型号说明：

J(经济型)适合成套电器设备厂配套适用。主要技术性能与其它类型一样，封装方式采用独立封装，产品性能良好、价格经济实惠。

P(普通型)选用国外进口芯片，具备软起动所有独特性能，适合要求较高的场合。

G(***型)除具备P型技术性能和选用P型主要配件外，另配有网络通讯功能，该型号适合设计院上图，及要求集中网络控制场合使用。

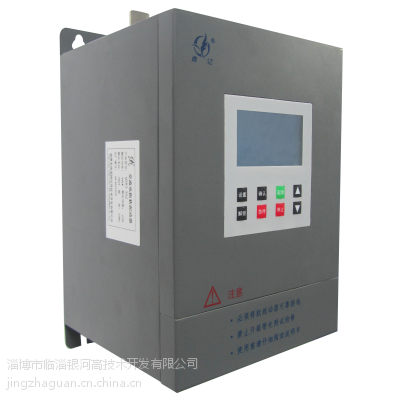

QYR软起动器主要技术性能：

　　1、QYR系列软起动器适用于380V/AC、50Hz的工作场合;

　　2、控制功率：5.5～400kW;

　　3、起始电压：100V～300V;

　　4、软起时间：5～99S;

　　5、软停时间：0～99S;

　　6、起动方式：限流 、斜坡、突跳;

　　7、停止方式：软停、**停;

　　8、控制方式：本地面板键控、远方线控;

　　9、保护方式：缺相保护、 过流保护 、堵转保护;

　　10、起动限流范围：150～500%;

　　11、信号输出方式：四对无源触点输出。运行状态输出一常开一常闭;故障状态输出一常开一常闭;

　　12、控制回路电源电压： 220V/AC 50～60Hz;

　　13、软起动器每次起动时间间隔不少于5分钟;

　　14、QYR系列软起动器的保质期为一年，且终身维修。

　QYR软起动器控制面板按键说明：

　　设置：设置功能(同时按下此键与▽键可以对电流传感器及外接

　　键进行设置;同时按下此键及△键可以对起动方式及各种

　　方式下的各种参数进行设置)

　　解锁：解锁功能(软起动器在故障时面板上各按键都将被自动锁

　　住，等故障排除后按下此键，解除所有被锁键的被锁状态)

　　确认：确认功能(在设置参数时，每次参数设置完成后按下此键

　　进行确认，并开始下一参数的设置)

　　急停：**停止功能(按下此键，所控电机将**停止)

　　起动：控制起动功能(按下此键，软起开始)

　　停止：控制软停功能(按下此键，软停开始)

　　△：参数上调功能(按下此键，所设参数数值增大)

　　▽：参数下调功能(按下此键，所设参数数值减小)

软起动器主回路接线方法：

　　1、将电源线分别接入软起动器输入端L1、L2、L3;

　　2、将软起动器输出端T1、T2 、T3直接同电动机相连接;

　　软起动器控制回路接线：

　　1、5.5kW～37kW控制回路接线：(见图1)

　　01、02号端子为控制电源(220V)

　　03号端子为空置端子

　　04、05号端子为起动、停止端子

　　05、06号端子为故障信号输入

　　2、45kW以上控制回路接线：(见图2)

　　01、02号端子为控制电源(220V)

　　03、04号端子为起动、停止端子(03、04号端子接通为起动，断开为停止)

　　05、06号端子为故障输入信号端子(故障信号输入时，05、06号端子接通，主回路断电，起动控制被锁定)

　　07、08号端子为故障信号输出端子(当线路出现故障时，07、08号端子闭合)

　　08、09号端子为故障信号输出端子(当线路出现故障时，08、09号端子断开)

　　10、11号端子为运行输出端子(软起动器运行结束，旁路继电器闭合后，10、11号端子闭合，软停时10、11号端子断开)

　　11、12号端子为运行输出端子(软起动器运行结束，旁路继电器闭合后，11、12号端子断开，软停时11、12号端
